Zählwaagen

Zähl-Wäge-Anlagen

für Produktion · Lager · Versand · Inventur



Hier finden Sie bewährte Lösungen für die Stückzahlermittlung im Wareneingang, beim Ein- und Auslagern im Kleinteilelager, zur Bestückung von Kanban Regalen, sowie bei der Kommissionierung und Bereitstellung für die eigene Produktion oder für Kundenaufträge.

Mit unseren Druckern für Zählwaagen können Barcode auf Belegen oder Etiketten erzeugt werden. Durch den Einsatz von Barcodelesern und mit der Vernetzung von Zählwaagen wird der Nutzen deutlich erhöht und die Fehlerrate minimiert. Nebenbei wird die benötigte Inventurzeit drastisch reduziert.



Inhalt:



Kompakte Zählwaage

RH 937C - Tisch- Zählwaage mit integriertem Akku

RHEWA 937C
  • 3 LCD Anzeigen 14 mm für Gewicht, Ref-Gewicht und Stückzahl
  • Gehäuse aus ABS-Kunststoff
  • 200 Speicher für Referenzgewichte
  • RS 232 Schnittstelle für Druckeranschluss
  • Akustiksignal für Sollwertkontrolle
  • Summieren von Gewichten und Stückzahlen
  • Akkubetrieb mit automatischer Abschaltung
  • Steckernetzgerät für 110V bis 230V
Plattform mmWägebereichZiffernschritt
280 x 2203 kg0,1 g
6 kg0,2 g
15 kg0,5 g
30 kg1 g

Preis € 255,-

Optionen: Thermodrucker für Bon oder Etiketten · Arbeitsschutzhaube · Kalibrierschein


PDF



Zählwaagen mit separater Plattform

Zählwaage mit Anzeige 82C1

  • Anzeigegerät RH 82C1
  • Anzeige als Tisch- Wand- oder Stativgerät verwendbar
  • Zählfunktion mit Optimierung
  • freie Vorgabe der Referenzmenge
  • 2xRS232 Serielle Schnittstellen
  • Unterbau der Wägeplattform pulverbeschichtet
  • Plattformabdeckung, Edelstahl
  • 230V Netzbetrieb, Netzteil integriert
Plattform mmWägebereichZiffernschritt
932C1
350 x 280
6 kg0,5 g
15 kg1 g
30 kg2 g
933C1
500 x 400
30 kg2 g
60 kg5 g
150 kg10 g


Optionen: Anzeige frontseitig an der Waagenplattform besfestigt · Anzeigenstativ · 12V Anschluss mit Batterieeinheit und Ladegerät · Beleg- oder Etikettendrucker · Barcodeleser · USB-Kabel mit Konverter · Ethernet Schnittstelle TCP/IP · Software und Datenbankanbindung · Kalibrierung


PDF



Zählwaagen mit Anzeige 82C2, vielseitig erweiterbar

  • Anzeigegerät RH 82C²
  • Anzeige als Tisch- Wand- oder Stativgerät verwendbar
  • Zählfunktion mit Optimierung
  • freie Vorgabe der Referenzmenge
  • Ampelfunktion für Kontrollwiegevorgänge
  • 3 frei belegbare Funktionstasten
  • 2 digitale Ein- und 2 digitale Ausgänge
  • 2 serielle Schnittstellen
  • Unterbau der Wägeplattform pulverbeschichtet
  • Plattformabdeckung, Edelstahl
  • 230V Netzbetrieb, Netzteil integriert
Plattform mmWägebereichZiffernschritt
350 x 2806 kg0,5 g
15 kg1 g
30 kg2 g
500 x 40030 kg2 g
60 kg5 g
150 kg10 g


Optionen: Anzeige frontseitig an der Waagenplattform besfestigt · Anzeigenstativ · integrierter Akku und Ladegerät · Beleg- oder Etikettendrucker · Barcodeleser · USB-Kabel mit Konverter · Ethernet Schnittstelle TCP/IP LAN oder WLAN · Software und Datenbankanbindung · Kalibrierung



Zählvorgänge optimieren

Etikett mit Barcode für das Stückgewicht

Datecs Etikettendrucker

Ein Rollendrucker für Etiketten und ein Barcodeleser sind eine ideale Ergänzung zur Zählwaage.

Beim Einlagern oder beim ersten Pick des Artikels wird das Referengzgewicht einmal ermittelt und als Barcode ausgedruckt. Das Etikett (aufkleben oder einlegen) verbleibt am Lagergebinde.

Bei allen folgenden Entnahmen aus dem Lagergebinde brauchen Sie nur den Barcode für das Referenzgewicht scannen. Die Waage wird dadurch in den Zählmodus gesetzt und zeigt sofort die Stückzahl der entnommen Teile an. Es kann ein Belegetikett für die entnommene Menge gedruckt werden.

Das ständige Ermitteln des Referenzgewichts entfällt. Sie sparen Zeit für wichtigere Dinge und minimieren Zählfehler.

Für diese Lösung ist kein PC, Netzwerk oder Software erforderlich!

» weitere Drucker für Zählwaagen




Optimieren Sie Ihre täglichen Stückzählvorgänge mit einer Zählwaage, einem Etikettendrucker zur Kennzeichnung von Lagerbehältern und einem Barcodeleser. Mit zwei Scannvorgängen ist die Stückzahl bestimmt, schneller geht es nicht mehr. » weiterlesen



Zählwaage mit Anzeige RH 83sigma

Zählwaage 83sigma mit 1000 Speicherplätzen
  • Anzeigegerät RH 83sigma
  • Anschluss von 2 DMS Waagenplattformen
  • Anschluss einer externen Referenzwaage über RS232
  • Stückzählfunktion mit Optimierung
  • freie Vorgabe der Referenzmenge
  • 5000 Festwertspeicher für Referenzgewichte
  • USB-Anschluss für PC-Tastur oder Scanner
  • alpha-numerische Eingaben
  • Unterbau der Wägeplattform pulverbeschichtet
  • Plattformabdeckung, Edelstahl
  • 230V Netzbetrieb, Netzteil integriert
Plattform mmWägebereichZiffernschritt
350 x 2803 kg0,5/1 g
6 kg1/2 g
15 kg2/5 g
30 kg5/10 g
500 x 40030 kg5/10 g
60 kg10/20 g
150 kg20/50 g


Optionen: USB-Anschluss für PC-Tastatur oder Scanner · Artikeldatenbank für Klartexte und Referenzgewichte · optisch-akustischer Signalgeber mit Zielwägefunktion · Programm HAS für Stückzahldosierung · Schnittstellen: RS232 und Ethernet · Rollen- oder Etikettendrucker · Eichung · Kalibrierung · Feinjustage für hochauflösende DMS-Waagen, nicht eichfähg · Datenbank Software DataLog

Zählsysteme - Kombinierte Zähl-Wäge-Anlagen



RH 83sigma-036 - kompakte Zählwaage mit Referenzwaage

Zählwaage 83sigma-036
  • Anzeigegerät RH 83sigma
  • incl. Tischstativ mit Referenzwaage
  • Referenzwaage 1,5kg Ziffernschritt 0,2/0,5g
  • Stückzählfunktion mit Optimierung
  • freie Vorgabe der Referenzmenge
  • 5000 Festwertspeicher für Referenzgewichte
  • alpha-numerische Eingaben
  • Unterbau der Wägeplattform pulverbeschichtet
  • Plattformabdeckung, Edelstahl
  • 230V Netzbetrieb, Netzteil integriert
Plattform mmWägebereichZiffernschritt
83sigma-036/1
350 x 280
3 kg0,5/1 g
6 kg1/2 g
15 kg2/5 g
30 kg5/10 g
83sigma-036/2
500 x 400
30 kg5/10 g
60 kg10/20 g
150 kg20/50 g


Optionen: USB-Anschluss für PC-Tastatur oder Scanner · Artikeldatenbank für Klartexte und Referenzgewichte · optisch-akustischer Signalgeber mit Zielwägefunktion · Programm HAS für Stückzahldosierung · Schnittstellen: RS232 und Ethernet · Rollen- oder Etikettendrucker · Eichung · Kalibrierung · Feinjustage für hochauflösende DMS-Waagen, nicht eichfähg · Datenbank Software DataLog



RH 84vario-036 - kompakte Zählwaage mit Referenzwaage

  • Anzeigegerät RH 84vario
  • incl. Tischstativ mit Referenzwaage
  • Referenzwaage 1,5kg Ziffernschritt 0,2/0,5g
  • Stückzählfunktion mit Optimierung
  • freie Vorgabe der Referenzmenge
  • 5000 Festwertspeicher für Referenzgewichte
  • Unterbau der Wägeplattform pulverbeschichtet
  • Plattformabdeckung, Edelstahl
  • 230V Netzbetrieb, Netzteil integriert
Plattform mmWägebereichZiffernschritt
500 x 40030 kg5/10 g
60 kg10/20 g
150 kg20/50 g


Optionen: Zusätzlicher Anschluss einer Bodenwaage · USB-Anschluss für PC-Tastatur oder Scanner · Artikeldatenbank für Klartexte und Referenzgewichte · optisch-akustischer Signalgeber mit Zielwägefunktion · Programm HAS für Stückzahldosierung · Schnittstellen: RS232 und Ethernet · Rollen- oder Etikettendrucker · Eichung · Kalibrierung · Feinjustage für hochauflösende DMS-Waagen, nicht eichfähg · Datenbank Software DataLog



Referenzwaagen



RH 031-032 Referenzwaage

Zur Ermittlung von Stückgewichten ab 0,2g

  • Präzise und robuste Wägebrücke
  • Plattform Edelstahl mit 1 DMS-Wägezelle
  • Anschluss am Anzeigegerät über 2m Messkabel
Plattform mmWägebereichZiffernschritt
170 x 1501,5 kg0,2g
3 kg0,5g
350 x 2803 kg0,5g/1g
6 kg1g/2g
15 kg2g/5g



Externe Referenzwaage

Zur Ermittlung von Stückgewichten ab 0,01g

  • Kontraststarke LCD Anzeige
  • serielle Schnittstelle
  • Justierung intern oder extern
  • 230 V Netzanschluss über externes Steckernetzgerät
Plattform mmWägebereichZiffernschritt
∅ 150820 g0,01 g
180 x 1802200 g0,01 g
180 x 1804200 g0,01 g


Optionen: Anschluss als externe Referenzwaage an Anzeigegeräte 83sigma oder 84vario



QS Referenzwaage im Netzwerk

QS-Waage

An einer zentralen QS Referenzwaage werden Stückgewichte ermittelt und unter der Auftrags- oder Artikelnummer für die Fertigung freigegeben. Mit der Übertragung des Stückgewichts an die Datenbank steht das Referenzgewicht allen am System angeschlossenen Waagen zur Verfügung.

Vorteile: Mehrfache Referenzermittlungen durch unterschiedliche Bediener an unterschiedlichen Waagen entfallen. Referenzgewichte können unter der FA-Nummer und somit Chargen bezogen gespeichert werden.

Beispiel Datenbanktabelle
FA-NrTeile-NrRef-GewSoll-Menge
22980471120100.27381500

PDF



Mobiles wiegen und zählen

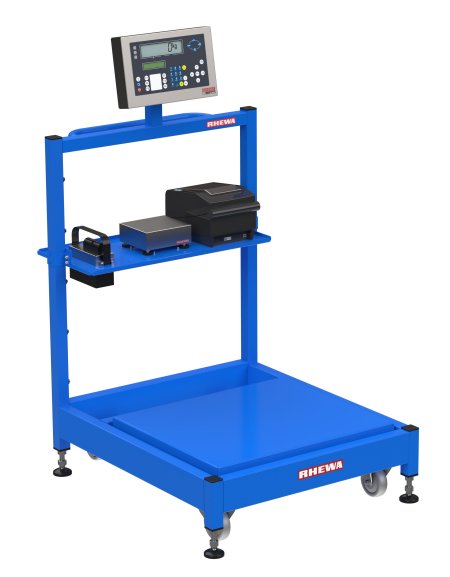

Fahrbarer Waagentisch

PKW

Zähl- Kommissionierwaage mit Drucker und Spannungsversorgung kompakt und mobil auf einem fahrbaren Tisch mit 2 Lenk- und 2 Bockrollen montiert. LxB ca. 1050x600 mm.

Die Komponenten werden nach Bedarf individuell zusammengestellt z.B. mit:

  • Anzeigegerät
  • Ablage für PC-Tastatur
  • Barcodeleser auf Wunsch mit Halterung
  • Beleg- bzw. Etikettendrucker
  • Referenzwaage
  • Mengenwaage
  • Mobile Spannungsversorgung 230V/12V
  • Ethernet Netzwerk TCP/IP *


Optionen: * zum Anschluss an externe WLAN Bridge · Software DataLog Service zur Kommunikation mit einer MS-SQL Datenbank



Zählwaagen und ERP-System

Belegloser Datenaustausch von Zählwaage und ERP-System


Wareneingang Zählwaage

Zählwaagen können über das Netzwerk und die Software DataLog Service mit einer Datenbank verbunden werden. Das ERP-System und die Waage(n) haben Lese- und Schreibzugriff auf die eingerichteten Datenbanktabellen.

» Mehr zur Netzwerk- und Datenbanklösung mit der Software DataLog



Ladungsträger bestücken

Zähl- Kontrollwaage mit KLT Labeldruck

Automotive KLT auf Palette

Mit einem 2D-Scanner der am Anzeigegerät der Waage angeschlossen ist kann ein Data-Matrix-Code vom Bauteil direkt abgescannt werden. Über die Teile-Nr. wird die Packvorschrift aus der Datenbank geladen. Die Waage zeigt dem Bediener den Ladungsträger an und überprüft nach Bestätigung das Leergewicht auf Plausibilität, anschließend kann der Ladungsträger auf Sollmenge bestückt und ein Kennzeichnungsetikett für die KLT-Tasche erzeugt werden. Das System eignet sich für die Stückzahlkontrolle von Kleinteilen in einzelne KLT oder KLT die auf Palette gepackt werden ebenso für die Bestückung von PAL-Boxen, Gitterboxen mit Großteilen etc.




Zählsysteme - Optionen und Zubehör



Zähl-Wäge-Anlagen, frei kombinierbar


PDF



Zählsystem für Kleinteilelager

Zählwaage mit Barcodeleser und Belegdrucker

Das Gewicht des leeren Lagerbehälters (Tara) und das Referenzgewicht der Teile wird einmal ermittelt und mit der Artikel-Nr. als Barcode ausgedruckt (Beleg IN).

Bei allen nun folgenden Entnahmen aus dem Lagerbehälter muss nur das Referenzgewicht gescannt und die gewünschte Menge aus dem Lagerbehälter in den Zielbehältner auf der Waage (Karton, KLT, Beutel usw.) umgepackt werden. Für die entnommene Menge wird ein Stückzahlbeleg erstellt (Beleg Out).

Bei der Inventurwiegung wird Tara- und Referenzgewicht gescannt, die Reststückzahl im Lagerbehälter sofort angezeigt. Einfacher und schneller geht es nicht.

Sehen Sie sich die Belegbeispiele an.




Zählwaagen im Netzwerk

Zählwaagen für Wareneingang, Kommissionierung, Kleinteilelager, AKL und Kanban-Systeme können frei kombiniert und bedarfsgerecht konfiguriert werden.

Durch die Vernetzung der Waagen mit dem Programm DataLog und dem damit verbundenen Zugriff auf eine gemeinsame Datenbank können Zählvorgänge bedienerfreundlich und effizient optimiert werden.




DataLog - Artikeldaten verwalten

Vorhandene Artikeldaten können in die DataLog-Datenbank importiert oder durch übergeordnete ERP- und Warenwirtschafssysteme übergeben werden. Das übergeordnete System kann die von der Waage ermittelten Referenzgewichte für die Stammdatenverwaltung wieder auslesen. Eine manuelle Bearbeitung von Artikeldaten über die Software DataLog ist ebenfalls möglich.

Stückgewichte werden im laufenden Betrieb ermittelt oder aktuallisiert und über einen Dialog am Waagendisplay in die Datenbank zurück gespeichert.




Die Vorteile der Netzwerklösung

  • alle Waagen haben Zugriff auf die zentral gespeicherten Referenzgewichte
  • Referenzgewichte müssen nicht ständig neu ermittelt werden
  • die Zählgenauigkeit wird dauerhaft und deutlich erhöht
  • Wiegedaten können zentral protokolliert werden
  • Artikelbezeichnungen werden ohne manuelle Eingabe immer korrekt ausgegeben
  • übergeordnete EDV-Systeme haben Lese- und Schreibzugriff auf die Datenbanktabellen
  • Download » zaehlwaagen-netzwerkloesung.pdf


Zählwaagen im Einsatz

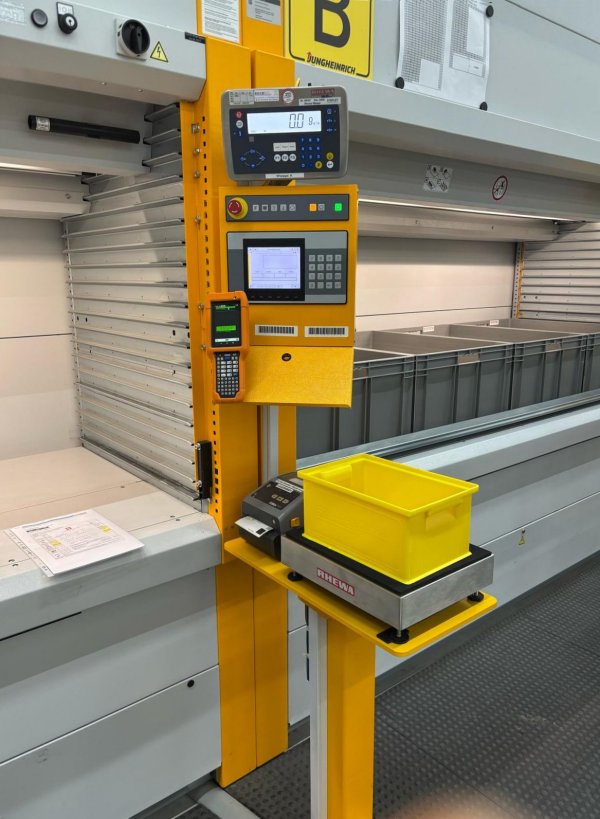

Zählwaage Wareneingang Kleinteilelager AKL-Shuttle Regalanlage

Zählsystem mit Datenbankanbindung

» Mehr zur Netzwerk- und Datenbanklösung mit der Software DataLog Service



Weitere Anwendungsbeispiele

Zählwaage in einem Versand- und Kommissionierbereich

Kommissionieren

Wiegen und Zählen beim Umpacken, Einlagern, Auslagern, Kommissionieren. Waage mit Bondrucker für Wiegebelege und Etikttendrucker für die Beschriftung von VPE.

  • Anzeigegerät 84evo-Ethernet
  • Kommunikationssoftware DataLog
  • SQL-Datenbank für Artikeldaten
  • PC-Tastatur und Barcodeleser
  • Bon- und Etikettendrucker
  • Referenz- und Mengenwaage



Stückzählen mit Sollwertvorgabe

Sollwert

Der Sollwert (Sollstückzahl) für Verpackungseinheiten kann ebenfalls unter der Artikelnummer hinterlegt sein. Es ist aber auch möglich den Sollwert über eine Dialogabfrage individuell vorzugeben und dadurch den optischen Signalgeber zu aktivieren.

» Kontrollwaagen mit Ampelfunktion




Zähl- und Kontrollwaage

Kunststoffteile zählen

Kompakte Zählwaage mit Anzeigegerät RH 83sigma oder 84vario zur schnellen und einfachen Stückzählung und Kontrollfunktion mit Sollwertvorgabe (Menge Stück oder kg).

Die Behälter sollen direkt am Auslaufband der Spritzgussmaschine mit einer Sollstückzahl befüllt werden. Das Referenzgewicht der Teile kann einmal ermittelt und gespeichert werden oder über das Netzwerk aus einer Datenbank bezogen werden.

Gut sichtbarer optisch-akustischer Signalgeber, Ausgänge zum Schalten von Weichen oder Drehtellern, Summierfunktion für Schicht- und Auftragssumme. Stückzahl Rückmeldung über Netzwerk- und Datenbankanbindung.

Auch geeignet für Bereiche wo mit hohen elektrostatischen Entladungen zu rechnen ist.




Stückzählen und Dosieren

Zählwaage

Zählwaagen an Maschinen und Anlagen benötigen keine Referenzwaage. Das Referenzgewicht kann über das Netzwerk oder per Barcode an die Waage übergeben werden. Über eine Taste wird das Band der Maschine gestartet und bei Erreichen des Sollwertes gestoppt. Der Bediener wechselt den Behälter und startet den Vorgang erneut.

Optionen: Relaisbox zur Bandsteuerung · optisch-akustischer Signalgeber · Beleg- oder Etikettendrucker · Schaltausgänge für externe Steuer- oder Signalgeräte




Behälter befüllen

Zählwaage

Hier wird aus einem Schrägbodenbehälter in KLT umgefüllt. Die Waage steuert die Vibrationsrinne im Grob- und Feinstrom.

Optionen:

  • Vorgabe der Gesamtmenge oder Anzahl Füllungen
  • Summierung von Gewicht, Stückzahl und Posten
  • Überwachung auf Gesamtmenge erreicht
  • Anzeigen und Drucken der Summen und Restmenge



Zähl- und Kontrollwaage, Ampelwaage

Zählwaage

Das konfektionierte Fertigteil wird mit der Waage auf Vollständigkeit geprüft und parallel dazu die Gesamtstückzahl im KLT überwacht. Die Waage verfügt einen integrierten akustisch-optischen Signalgeber, auch Ampelfunktion genannt.

Einzelteilkontrolle mit Überwachung der Behälterstückzahl und Summierung bis zur vorgebenen Auftragsmenge.




Anzeigegerät für Zählwaage

Anzeige RH 82C²

82C2

Kompaktes vielseitiges Anzeigegerät im Edelstahlgehäuse mit integriertem Netzteil.

Die wichtigsten Merkmale und Optionen für Zählanwendungen:

  • Anschluss von 1 Waagenplattform mit DMS-Wägezelle(n)
  • Zählfunktion mit Optimierung
  • Summierfunktion
  • 3 frei belegbare Funktionstasten
  • freie Datenausgabeformate für EDV und Drucker
  • 2 Schnittstellen RS232 für Peripheriegeräte
  • Ethernet Netzwerk Optionskarte LAN oder WLAN
  • Netzwerk Datenbankanbindung über » DataLog Service
  • integrierter optischer Signalgeber für Sollwertkontrolle
  • 2 Eingänge, 2 Ausgänge zum Schalten und Steuern



Anzeige RH 82E²

82E2

Kompaktes vielseitiges Anzeigegerät im Edelstahlgehäuse mit integriertem Netzteil.

Die wichtigsten Merkmale und Optionen für Zählanwendungen:

  • Anschluss von 1 Waagenplattform mit DMS-Wägezelle(n)
  • Zählfunktion mit Optimierung
  • Summierfunktion
  • Direkttasten für die Referenzmenge, vereinfacht die Bedienung
  • freie Datenausgabeformate für EDV und Drucker
  • 2 Schnittstellen RS232 für Peripheriegeräte
  • Ethernet Netzwerk Optionskarte LAN oder WLAN
  • Netzwerk Datenbankanbindung über » DataLog Service
  • 2 Eingänge, 2 Ausgänge zum Schalten und Steuern



Anzeigegerät für Zählwaagensystem

Anzeige RH 83sigma

83sigma

Multifunktionales Anzeigegerät im Edelstahlgehäuse mit integriertem Netzteil.

Die wichtigsten Merkmale und Optionen für Zählanwendungen:

  • Anschluss von 1-2 Waagenplattformen mit DMS Wägezelle
  • Anschluss einer Präzisionswaage über RS232 Schnittstelle
  • 5000 Speicherplätze für Referenzgewichte
  • Zählfunktion mit Optimierung
  • Summierfunktion
  • 6 frei belegbare Funktionstasten
  • freie Datenausgabeformate für EDV und Drucker
  • bis zu 3 Schnittstellen RS232 für Peripheriegeräte
  • USB-Datenloggerfunktion aktivierbar
  • USB-Anschluss für PC-Tastatur oder Barcodeleser
  • Ethernet Netzwerk onboard, aktivierbar
  • Netzwerk Datenbankanbindung über » DataLog Service
  • integrierter optischer Signalgeber für Sollwertkontrolle
  • 2 Eingänge, 4 Ausgänge zum Schalten und Steuern
  • Dosierprogramm für Grob- Feindosierung

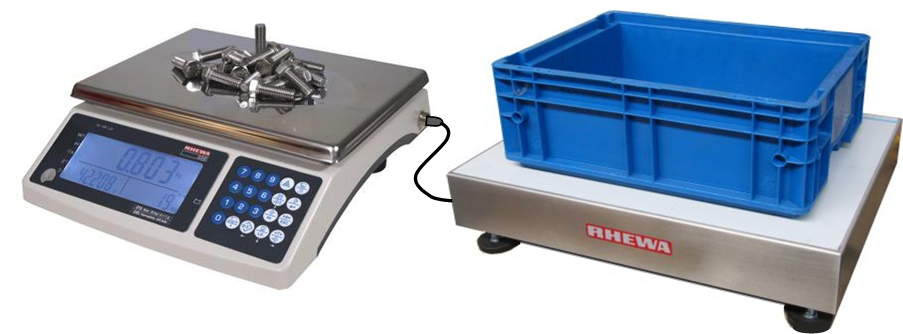

Anzeigegerät für Zählwaagensystem

Anzeige RH 84vario

84vario

Multifunktionales Anzeigegerät im Edelstahlgehäuse mit integriertem Netzteil.

Die wichtigsten Merkmale und Optionen für Zählanwendungen:

  • Anschluss von 1-4 Waagenplattformen mit DMS Wägezelle
  • Anschluss einer Präzisionswaage über RS232 Schnittstelle
  • 5000 Speicherplätze für Referenzgewichte
  • Zählfunktion mit Optimierung
  • Summierfunktion
  • 10 frei belegbare Funktionstasten
  • freie Datenausgabeformate für EDV und Drucker
  • bis zu 4 Schnittstellen RS232 für Peripheriegeräte
  • USB-Datenloggerfunktion aktivierbar
  • USB-Anschluss für PC-Tastatur oder Barcodeleser
  • Ethernet Netzwerk onboard, aktivierbar
  • Netzwerk Datenbankanbindung über » DataLog Service
  • integrierter optischer Signalgeber für Sollwertkontrolle
  • Dosierprogramm für Grob- Feindosierung
  • 4 Eingänge, 4 Ausgänge zum Schalten und Steuern erweiterbar




Weitere Produkte ...

« zurück zur Übersicht
