Kontrollwaagen

Wiegen · Kontrollieren · Dokumentieren

Qualitätssicherung und Fertigpackungskontrolle



Inhalt:



Kontrolle von Fertigpackungen

Die gesetzlichen Grundlagen für die Kontrolle von Fertigpackungen für den Handel sind in der Fertigpackungsverordnung - FertigPackV festgelegt.

Für Fertigpackungen mit Nennfüllmengen bis 10kg(l) sind Stichproben durchzuführen. Aus der Tabelle können Sie den, für die jeweilige Nennfüllmenge größten zulässigen Eichwert (Ziffernschritt) der Kontrollwaage ablesen.



Geeichte Kontrollwaage

RH 323C - Tischwaage für Fertigpackungen ab 150g

Zur Erfüllung der Mindestanforderung reichen eine geeichte Kontrollwaage und handgeführte Aufzeichnungen über die vorgenommenen Stichprobenkontrollen aus. Die geeichte Tischwaage 323C kann mit einem Rollendrucker für Thermopapier ausgestattet werden.

Option: Rollendrucker Bestell-Nr. 0275

Plattform mmWägebereichAblesbarkeit
280 x 2206 kg1/2 g
15 kg2/5 g
30 kg5/10 g



Alternative Aufzeichnung der Wiegedaten: An Waagen mit Schnittstelle kann ein Belegdrucker angeschlossen werden. Waagen mit Statistikfunktion drucken neben den Einzelposten auch eine Auswertung der Statistik aus. Parallel zum Ausdruck oder alternativ dazu können die Wiegedaten auch auf einem USB Stick als Text Datei aufgezeichnet werden. Für Waagen mit Netzwerkschnittstelle empfehlen wir die Software Datalog als komfortable Ergänzung zur zentralen Verwaltung von Artikeldaten und Aufzeichnung der Wiegedaten.



Geeichte Kontrollwaage

RH 832A - Tischwaage für Fertigpackungen ab 50g

Industriewaage mit Anzeigegerät 82alpha. Zur Erfüllung der Mindestanforderung reichen eine geeichte Kontrollwaage und handgeführte Aufzeichnungen über die vorgenommenen Stichprobenkontrollen aus.

» Auf Wunsch mit Drucker

Plattform mmWägebereichAblesbarkeit
350 x 2803 kg0,5/1 g
6 kg1/2 g
15 kg2/5 g
30 kg5/10 g



Kontrollwaage mit optischem Signalgeber

Kontrollwaage

Kontrollwaage mit optischem Signalgeber und Drucker

Mit der Eingabe von Min und Max wird ein zulässiger Bereich festgelegt. Über die integrierte 3-farbige LED ist eine schnelle optische Kontrolle möglich - zu wenig/zu leicht (blau) - gut/IO (grün) - zu viel/zu schwer (rot).

Optional mit Drucker zur Protokollierung der Einzelwiegungen.



Kontrollwaage mit Statistikfunktion, optischem Signalgeber und Drucker

Waage für die Fertigpackungskontrolle gem. FPackV. Nach Eingabe der Nennfüllmenge errechnet die Waage die gesetzlich zulässigen Toleranzgrenzen automatisch aus. Der integrierte optische Signalgeber zeigt den Zustand an. Die Einzelwiegungen und eine abschließende Auswertung werden gedruckt.




Kontrollwaage mit Statistikfunktion

Kontrollwaage

Anzeigegerät RH 83sigma oder 84vario mit integriertem optischen Signalgeber, Statistikfunktion und Artikeldatenbank.

Es können bis zu 500 Artikel in einer Produktdatenbank hinterlegt werden.

Die Produktdatenbank enthält Artikel-Nr, Bezeichnung, Nennfüllmenge und Tarawert.

Nach Auswahl des Artikels und optionaler Eingabe von Dichte und Chargen-Nr. wird der Kopfteil des Wiegeprotokolls gedruckt. Das Gewicht einer Probe kann automatisch oder per Tastendruck erfasst und gedruckt werden. Zum Abschluss der Prüfung wird die Auswertung der Statistik ausgegeben.




Signalbereiche der FPVO Kontrollwaage für Anzeigegeräte 83sigma und 84vario

Signalbereiche der FPVO Kontrollwaage

Die Grenzwerte werden gemäß den gesetzlichen Vorgaben der Fertigpackungsverordnung automatisch berechnet. Für interne, nicht eichpflichtige Kontrollvorgänge können individuelle Grenzwerte festgelegt werden.



Kontrollwaagen Netzwerk

Anzeigegerät RH 83sigma oder 84vario mit Netzwerkanschluss, integriertem optischen Signalgeber und Statistikfunktion zum Anschluss an Wägeplattform nach Wahl.

Die SQC Waagen haben über das Netzwerk Zugriff auf die gemeinsame Artikeldatenbank. Es muss kein PC an der Waage aufgestellt werden, es reicht eine Netzwerkverbindung am Wiegeplatz.

Die Wiegedaten werden zentral mit Datalog protokolliert, zusätzlich kann ein Drucker an der Waage angeschlossen werden. Das Gewicht einer Probe kann automatisch oder per Tastendruck erfasst und gedruckt werden. Zum Abschluss der Prüfung wird die Auswertung der Statistik ausgegeben.

Die protokollierten Wiegedaten stehen in verschiedenen Datenbankformaten oder als .txt-Datei zur Verfügung und können auch mit Excel importiert werden.

» PDF Kontrollwaagen Netzwerklösung




Belegdrucker für Kontrollwaagen

Thermo- Rollendrucker

Rollendrucker für Thermopapierrollen · Rollenbreite bis 80mm · Anschluss an Anzeigegeräte über serielle Schnittstelle RS232 · Spannungsversorgung 230VAC über externes Netzteil

Einfach zu handhaben · mit Abschneidevorrichtung · Barcodefähig.




Etikettendrucker für Kontrollwaagen

Etikettendrucker

Thermodirekt- oder Thermotransfer- Etikettendrucker für Etiketten- oder Papierrollen · Druckbreite bis 100 mm · mit Etiketten Spendeeinrichtung · Anschluss an Anzeigegeräte über serielle Schnittstelle RS232 · Spannungsversorgung 230VAC über externes Netzteil

Neben den Wiegedaten und eingegebenen variablen Daten können auch Barcode gedruckt werden. Das Druckbild wird je nach Einsatzzweck angepasst oder individuell formatiert.

Bei Kontrollwaagen soll z.B. der Beleg- oder Etikettendruck nur möglich sein, wenn das Gewicht den Sollwert erreicht hat oder innerhalb vorgebener Toleranzen liegt.




Kontrollwaage mit Datenlogger

Anzeigegerät 83Z mit FPVO Statistikfunktion zum Anschluss an Wägeplattform nach Wahl.

Auf Wunsch kann die Aufzeichnung der Einzelposten automatisch erfolgen. Die Datensätze und die Endauswertung werden in einer Datei auf dem USB-Stick des Dateloggers gespeichert.

» USB-Datenlogger




Messwerte auf dem USB-Stick speichern

Kontrolldaten speichern

Für automatische, zyklische oder ereignisgesteuerte Messwertaufzeichnungen eignet sich die Datenloggerlösung bei der Messwerte und Begleitdaten vom Anzeigegeräte der Waage direkt in einer .txt- oder .csv-Datei auf einem USB-Stück gespeichert werden.

Die Datenloggerfunktion steht für die Anzeigegeräte RH 83sigma und RH 84vario in zwei Ausführungen zur Verfügung: a) mit USB-Kabel zum Anschluss des USB-Sticks, oder b) mit verschließbarer Buchse IP65 für feuchte oder staubige Umgebungsbedingungen.

Eine Kombinationen von Messwertaufzeichnung auf Druckern und parallel auf dem USB-Stick und/oder über das Netzwerk in einer Datanbenk sind möglich.




Endkontrolle vor der Palettierung

Kontrollwaage für Kanister. Die Stichproben Kontrolle findet dort statt wo die Gebinde von der Förderstrecke auf die Palette umgeladen werden.

Die erfassten Daten werden über das Netzwerk mit der Software DataLog protokolliert und über eine kundenseitige Anwendung ausgewertet.




Anzeigegerät 84vario für Kontrollwaagen

10 frei belegbare Funktionstasten und eine 4-zeilige Dialog- und Informationsanzeige.

Integrierter optisch-akustischer Signalgeber mit Kontrollwiegeprogramm. Schnittstellen für Ethernet Netzwerk, Drucker, Barcodeleser, Datenlogger, PC-Tastaturanschluss.

Vielseitig einsetzbar durch programmierbare Bedienabläufe für unterschiedlichste Branchen und Anwendungsbereiche.

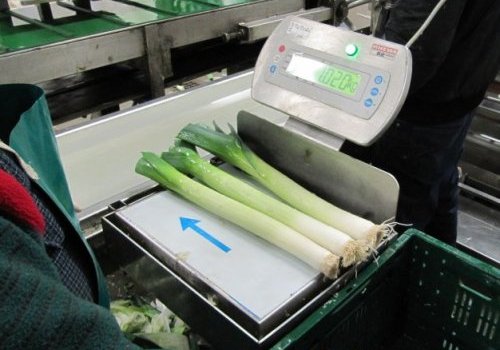

Kontrollwaage vor der Verpackung

Produkte die sich nicht maschinell sortieren oder dosieren lassen werden vor der Verpackung manuell gewogen und kontrolliert.

Die optische Anzeige, eine güne LED Leuchte, markiert den Sollbereich und erleichtert die Bedienung.

Edelstahlwaage im Nassbereich mit Anzeigegerät RH 82basic mit einem optischen Signal (1-farbig grün) für den Gutbereich.




Signalgeber

Optische und akustische Signalgeber für Anzeigegeräte mit Schaltausgängen (82BC1, 82BC2, 83sigmna, 84vario). Als Aufmerksamkeitssignal für den rechtzeitigen Behälterwechsel, Ampel für Kontrollwaagen (Ampelwaagen), Dosierwaagen, Gut-Schlecht-Waagen, IO-NIO Signalisierung. Einschl. Anschlusskabel, Spannungsversorgung 12-24VDC durch die Waagenanzeige.

SignalgeberSignalgeberAmpelwaage Signalgeber
Blitzleuchte und 110dB Signalton getrennt steuerbarSignalsäule mit Montagewinkel


Kontrollwaage zur +/- Korrektur

Kontrollwaage mit Anzeigegerät RH 82comfort mit optischem Signalgeber (3-farbig, gelb, grün, rot). Der Signalbereich lässt sich über die Eingabetastatur leicht ändern. Die grob vorgepackte Menge wird auf auf der Kontrollwaage korrigiert.




Zähl- und Kontrollwaage

Kunststoffteile zählen

Kompakte Zählwaage mit Anzeigegerät RH 83sigma oder 84vario zur schnellen und einfachen Stückzählung und Kontrollfunktion mit Sollwert- und Toleranzvorgabe.

Die Behälter sollen mit einer Sollstückzahl befüllt werden. Das Referenzgewicht der Teile kann einmal ermittelt und gespeichert werden. Bei Parallelbetrieb (eine Waage für zwei Maschinen) kann per Tastendruck zwischen zwei unterschiedlichen Referenzgewichten umgeschaltet werden (A-Teil / B-Teil).

Optionen: Gut sichtbarer optisch-akustischer Signalgeber, Ausgänge zum Schalten von Weichen oder Drehtellern, Summierfunktion für Schicht- und Auftragssumme, Beleg- oder Etikettendrucker mit Barcode für Rückmeldebuchungen.

» Stückzahlabfüllung an Maschinen




Kontrollwaage für Roboter

Teile die von einer Spritzgussmaschine oder einem 3D-Drucker produziert wurden werden von einem Roboter auf der Kontrollwaage abgelegt und kontrolliert.

Das ermittelte Gewicht kann über eine Datenschnittstelle an die Steuerung übergeben werden. Ebenso kann die Waage über digitale Ausgänge den Kontrollstatus ausgeben.

Anzeigegerät oder Messverstärker für ProfiNet » Messwerte auswerten




Zähl- und Kontrollwaage für Montageteile

Das einzelne Montageteil wird auf Sollwert geprüft und die Gesamtstückzahl im KLT überwacht.

Waage mit optischem Signalgeber oder Ampelfunktion

» Anzeigegeräte 83sigma und 84vario

» Zählwaagen




Kontrollwaage nach der Verpackung

100% Gewichts- oder Stückzahlkontrolle - Tischwaage mit Rollenbahn und Anzeigegerät RH 82comfort mit optischem Signalgeber (3-farbig, gelb, grün, rot). Der Sollbereich (Min/Max) lässt sich über die Eingabetastatur einfach ändern.

Hier werden Verpackungseinheiten hinter dem Kartonverschließer geprüft und anschließend auf Paletten gepackt.

» Waagen für Versand und Kommissionierung




Tischwaage mit Förderband

Automatische Waage für die Verpackungskontrolle. Die Waage ist in die Steuerung der Fördertechnik integriert. NIO Positionen werden hinter der Kontrollwaage ausgeschleust.




Gut-Schlecht-Waage

Gut-Schlechtwaage

Automatische Kontrollwaage mit Förderband

  • Kontrollwaage für Gut-Schlecht-Sortierung
  • Steckerfertiges System mit Haupt- und Not-Aus-Schalter
  • Gewichtsauswertung steuert die Laufrichtung
  • einfache Bedienung über die Eingaben Min/Max/Anzahl
  • Summierung mit Fertigmeldung, Anzahl erreicht
  • Signalausgänge IO/NIO für Robotic
  • permanente Mittelwertbildung
  • nivelierbares Untergestell

Das System kann auch für die automatische Zuführung von Behältern und deren Befüllung über Förderband oder Vibrationsrinne mit anschließendem automatischen Weitertransport ausgelegt werden.


PDF



Einfaches Kontrollwiegesystem

Automatische Waage für die 100% Kontrolle von Verpackungseinheiten.

Über die Vorgabe Min - Max wird ein Gutbereich festgelegt. Wenn das Paket die Lichtschranke erreicht, wird der aktuelle Zustand über IO oder NIO Kontakt gemeldet. Eine nachgeschaltete Weiche oder Pusher kann die NIO Pakete ausschleusen.

Angetriebene Rollenbahn mit 24VDC Motor * L=600 x B=400 mm * Wägebereich 30kg x 5g




Automatische Waagen mit Fördertechnik

Beispiel für automatisierte Lösungen

Waage mit Leicht-Rollenförderer oder Gurtförderer, Lichtschranke, Steuerung mit Haupt- und Notaus-Schalter, Ausgänge für IO-NIO oder mit Abblaufsteuerung für Wiegestopp, Dosierung im Grob- und Feinstrom mit Fertigmeldung und Weitertransport.
