Analogausgang
Lastabhängiges Strom- oder Spannungssignal
Wiegen · Steuern · Dosieren
Der Analogausgang gibt ein lastabhängiges Strom- oder Spannungssignal aus welches zum Steuern des Materialstroms über Vibrationsrinnen, Zuführbänder, Klappen, Dosierschnecken, Dosierpumpen, Ventile und zur Füllstandsüberwachung genutzt werden kann.

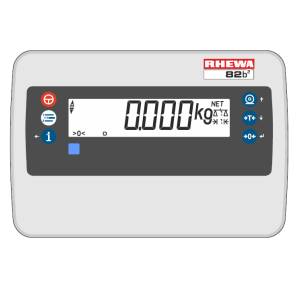

Analogausgang als Optionskarte für RHEWA Anzeigegeräte 82er Serie
Bestell-Nr. 0400/82 - Optionskarte Analogausgang konfigurierbar
Einstellungen des Analogausgangs
Bezug Brutto, Netto, Stückzahl (82c2) * Strom oder Spannung * Signalbereich * Flanke * Auflösung 16 Bit = ca. 65000 Teile
| mA | 0 bis 20 | 4 bis 20 | 4 bis 24 | -- |
| V | -10 bis +10 | -5 bis +5 | 0 bis 5 | 0 bis 10 |

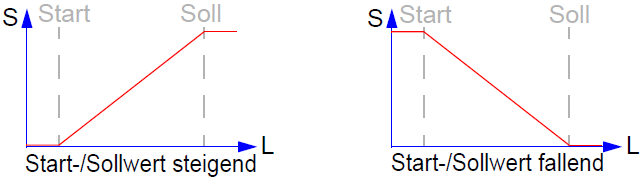

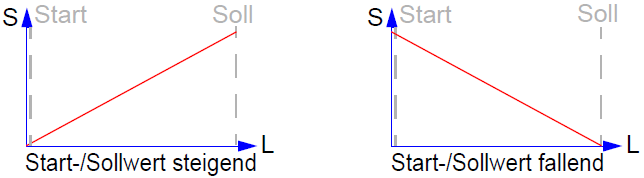

Die Diagramme zeigen die Signalgröße [S] in Abhängigkeit von der Last [L].Je nach eingestellter Flanke ergibt sich ein kontinuierlicher Signalverlauf über den gesamten Wägebereich.
Analogausgang als Optionskarte für Anzeigegeräte RH 83sigma und 84vario
Bestell-Nr. 0400/83S84V - Optionskarte Analogausgang konfigurierbar
Einstellungen des Analogausgangs

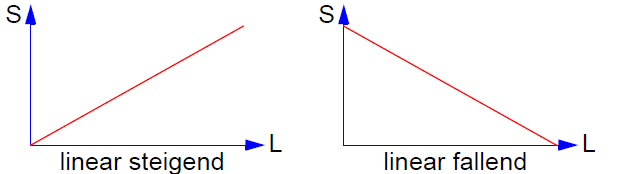

Linear - Das Ausgangssignal steigt oder fällt linear mit zunehmender Last.

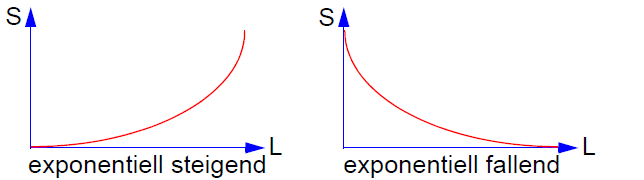

Exponential - Das Ausgangssignal steigt oder fällt exponentiell mit zunehmender Last.

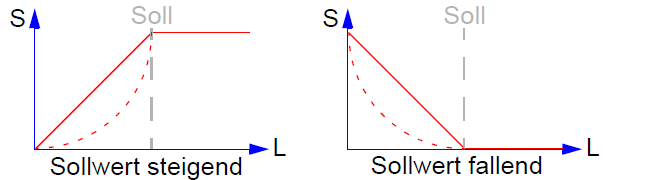

Sollwert - Das Ausgangssignal steigt oder fällt (linear oder exponentiell) von 0 bis zum Sollwert (Toleranzgrenze - einer aktiven Zielwägung).

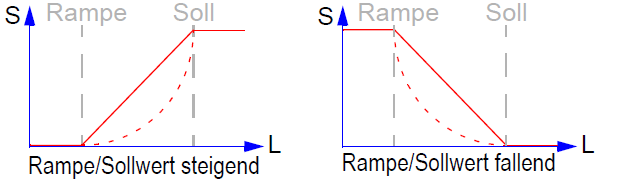

Sollwert mit Rampe - Das Ausgangssignal steigt oder fällt (linear oder exponentiell) mit Rampe (Toleranzgrenze - -) bis zum Sollwert (Toleranzgrenze - einer aktiven Zielwägung).
